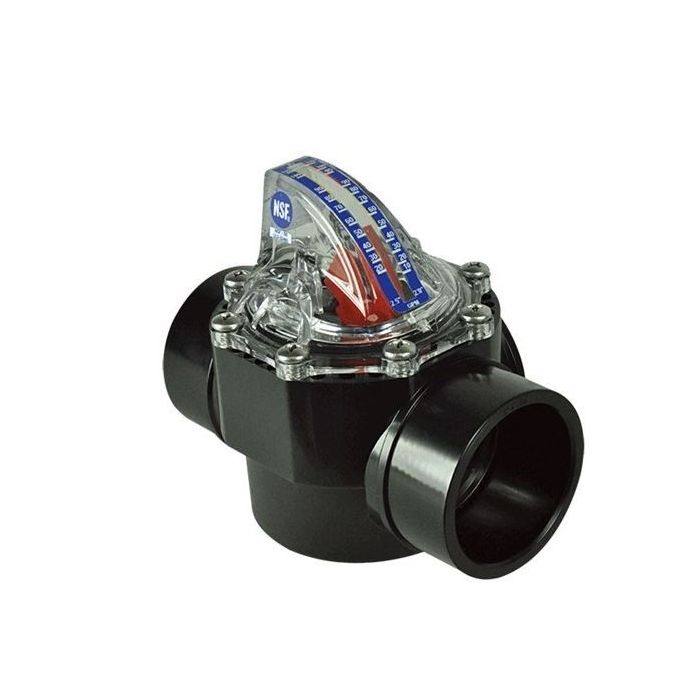

FlowVis debietmeter 63mm

FlowVis debietmeter 63mm.
FlowVis® is een revolutionaire, gepatenteerde oplossing voor nauwkeurige en betrouwbare debietmeting in zoet water toepassingen zoals zwembaden, spa's, fonteinen, fonteinen, waterpartijen, irrigatiesystemen, bronwater en zonne-energie systemen.

• Met behulp van een ontwerp dat is gebaseerd op ‘massastroom’ principes, biedt de FlowVis® vele voordelen die omvatten:
  • Eenvoudige installatie zonder de noodzaak om 15x een rechte pijp te hebben.
  • Flexibiliteit bij de installatie, zodat u zich kunt oriënteren in elke positie, bijv. horizontaal, verticaal of zelfs ondersteboven
  • Lange levensduur zonder vastzittende drijvers of schoepenraderen
  • Gecombineerde debietmeter en terugslagklep voor DN40 en DN50/65.

Naarmate de stroming toeneemt, beweegt de flapper zich naar voren in de richting van zijn volledig open positie.
De hoekpositie van de flapper is direct gerelateerd aan het debiet door de klepbehuizing / tee.
Een gekalibreerde weegschaal op de deksel van de klep zorgt voor een zeer nauwkeurige aflezing van het debiet.

In tegenstelling tot andere flowmeters wordt FlowVis® niet beïnvloed door stromingsverstoringen veroorzaakt door de nabijheid van pompen, ellebogen, T-stukken, kleppen, enz. FlowVis® niet vereisen specifieke rechte pijplengtes voor of na zijn punt van installatie, en kan in de buurt van, of zelfs naast andere loodgieterijfittingen.
FlowVis® kan horizontaal of verticaal worden geïnstalleerd.
OPMERKING: Bij het selecteren van een fysieke locatie om te installeren FlowVis®, zorg ervoor dat de toegankelijkheid voor het lezen van de schaalverdeling op het deksel.

Let in het bijzonder op de richting van het systeem van stromen en zorg ervoor dat de pijl op het deksel van de FlowVis® wijst in de juiste richting. Voor de versies
DN80 en DN100 heeft de Tee een extra pijl op een van de bazen.
In het geval dat de FlowVis® per ongeluk wordt gelijmd in de verkeerde richting, simpelweg: verwijder de (8) schroeven die de deksel op zijn plaats houden en draai
de volledige dekselconstructie 180˚

Werking
De FlowVis® is in de fabriek gekalibreerd om uiterst nauwkeurig te zijn over het volledige werkbereik. Elke waargenomen onnauwkeurigheid” heeft betrekking op de kijkhoek waarop de schaal wordt afgelezen. Om een zogenaamde ‘parallaxfout’ te voorkomen, is belangrijk om uw oog zo te plaatsen dat u recht naar de punt van de
indicatorarm kijkt om dit te bereiken, Beweeg uw hoofd zo dat u gewoon de verticale voorrand van de rode arm uit het oog verliest.
